Внутритрубный обогрев применяют, когда наружная укладка невозможна или слишком трудозатратна: трубопровод уже закопан, проложен в узком коробе, частично замурован, либо доступ к нему ограничен. В этом случае нагревательный кабель заводят внутрь и он прогревает воду или стоки непосредственно в трубе, снижая риск образования льда и разрыва участка при морозах.
Ниже разберем, какой кабель подходит для установки внутрь, как сделать герметичный ввод через тройник, какие ограничения существуют и как увеличить надежность системы в условиях зимней эксплуатации.
Когда внутренний монтаж действительно оправдан
Внутренний способ выбирают в ситуациях, когда:
- проблемный участок короткий и расположен на вводе в дом, под крыльцом или в неотапливаемом помещении;
- трасса проложена под землей и вскрывать грунт не хочется;
- наружное утепление выполнить сложно из-за узкого пространства или отделки;
- замерзание повторяется ежегодно, а локальный прогрев решает проблему быстрее всего.
Важно понимать, что внутренний монтаж не отменяет здравой инженерии: где возможно, наружную часть трубы все равно утепляют, потому что теплоизоляция снижает потери и расходы на электроэнергию.
Какой греющий кабель можно заводить внутрь трубы
Для внутритрубной установки используют кабель, который конструктивно рассчитан на контакт с водой и имеет подтверждение безопасности для систем питьевого водоснабжения. Это особенно важно, если кабель работает в трубе с питьевой водой и находится под давлением.
На практике для таких задач чаще выбирают саморегулирующийся нагревательный кабель: он меняет тепловыделение в зависимости от температуры и проще подбирается по длине, так как допускает резку по правилам производителя.
Резистивные решения применяют реже, потому что у них жестче требования к длине и выше риск ошибок при подборе.
Ограничения и важные условия
Перед монтажом проверьте ключевые моменты:
- Кабель нельзя протягивать через запорную арматуру. При перекрытии или движении штока кабель почти неизбежно повреждается.
- Для внутритрубной установки нужен прямой участок без сужений, фильтров и узлов с острыми кромками.
- По рекомендациям профильных материалов внутритрубный обогрев чаще применяют на трубах небольшого диаметра, а для крупных диаметров эффективность может снижаться.
Что потребуется для монтажа внутри трубы
Типовой комплект состоит из:
- тройника на участке ввода;
- узла герметичного ввода (сальник, проходка, втулки);
- соединительной муфты и концевой заделки (если они не выполнены на заводе);
- кабеля питания и защитной автоматики;
- терморегулятора и датчика температуры при необходимости точного управления.
Отдельно стоит предусмотреть устройство защитного отключения и корректное заземление согласно требованиям электробезопасности.
Пошаговая схема: как правильно завести кабель внутрь водопровода
Шаг 1. Выберите место ввода
Оптимально располагать ввод там, где есть доступ для обслуживания и где кабель проходит по прямой. Не планируйте протяжку через краны, фильтры и обратные клапаны.
Шаг 2. Установите тройник и подготовьте резьбы
Тройник ставят на входе в участок, который требуется греть. Резьбовые соединения уплотняют надежным способом, чтобы исключить течь.

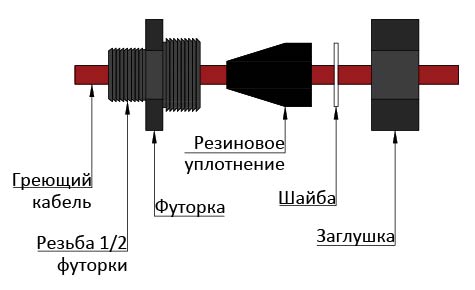

Шаг 3. Соберите узел проходки (сальник)
Проходка надевается на кабель, затем фиксируется на тройнике. В инструкциях по монтажу указывается, что место соединения силовой части и греющего участка лучше располагать с небольшим отступом от входа в трубу.
Шаг 4. Аккуратно введите кабель в трубу
Продвигайте кабель плавно, без рывков. Задача, чтобы оболочка не получила порезов и задиров. При сложной трассе заранее оцените количество поворотов и минимальный радиус изгиба.
Шаг 5. Герметизация ввода
Зажимные втулки проходки затягивают сначала вручную, затем инструментом до уверенной герметичности. Именно этот узел чаще всего становится источником проблем при неправильной сборке.
Шаг 6. Проверка перед запуском
До подачи напряжения проверьте целостность изоляции и качество соединений, затем выполните тестовый прогрев и убедитесь, что кабель работает без перегрева и посторонних запахов.
Внутритрубный обогрев канализации: что учитывать
Для канализации внутренний обогрев применяют осторожно: слишком толстый кабель может уменьшить проходное сечение, а на поворотах существует риск зацепов и накопления отложений. В рекомендациях также отмечают важность подбора по диаметру и условиям эксплуатации.
Чаще всего для канализации разумнее наружная укладка с теплоизоляцией, а внутренний вариант оставляют для коротких проблемных зон при наличии прямого участка.
Типичные ошибки, которые приводят к протечкам и отказам
- Протяжка кабеля через запорную арматуру или сужения.
- Использование кабеля без допуска для контакта с питьевой водой.
- Слабая затяжка сальника или неправильная сборка проходки, из-за чего появляется течь.
- Отсутствие теплоизоляции на доступных участках, из-за чего система работает дольше и потребляет больше электроэнергии.
- Некорректная длина и мощность без учета материала трубы и условий, что особенно критично для пластиковых труб.
